تخصيص
| نموذج | SG-SWZ12ND2-17510 | SG-SWZ06ND2-17510 | |
| المستشعر | مستشعر الصورة | 1/2 ″ SONY InGaAs Global Shutter مستشعر SWIR IMX990 | 1/4 ″ SONY InGaAs Global Shutter مستشعر SWIR IMX991 |
| بكسل فعالة | تقريبا.1.34 ميجابكسل | تقريبا.0.34 ميجابكسل | |
| حجم بكسل | 5 ميكرومتر | ||
| عدسة | الطول الموجي للاستجابة | 1000 ~ 1700 نانومتر | |
| ICR | دعم وضعين: نطاق عريض: 1000 ~ 1700nm النطاق الضيق: 1450 ~ 1700nm | ||
| البعد البؤري | 17 مم ~ 510 مم ، تقريب بصري 30x | ||
| فتحة | F2.8 ~ F5.5 | ||
| مجال الرؤية | H: 21.3 درجة ~ 0.71 درجة ، V: 17.1 درجة ~ 0.57 درجة ، D: 27.1 درجة ~ 0.92 درجة | H: 11.6 درجة ~ 0.37 درجة ، V: 9.3 درجة ~ 0.3 درجة ، D: 14.8 درجة ~ 0.47 درجة | |
| قرب مسافة التركيز | 1 م ~ 10 م (عريض ~ عن بعد) | ||
| سرعة الزووم | تقريبا.7 ثوانٍ (عريض بصري ~ عن بعد) | ||
| فيديو | ضغط | H.265 / H.264 / H.264H / MJPEG | |
| دقة | 25/30/50/60 إطارًا في الثانية @ 1280 × 1024 | 25/30/50/60 إطارًا في الثانية @ 640 × 512 | |
| معدل بت الفيديو | 32 كيلو بت في الثانية ~ 16 ميجابت في الثانية | ||
| صوتي | AAC / MP2L2 | ||
| فيديو LVDS | 25/30/50/60 إطارًا في الثانية @ 2 ميجابكسل (1920 × 1080) | ||
| شبكة | تخزين | بطاقة TF (256 جيجا بايت) ، FTP ، NAS | |
| بروتوكول الشبكة | Onvif و HTTP و HTTPS و IPv4 و IPv6 و RTSP و DDNS و RTP و TCP و UDP | ||
| متعدد | يدعم | ||
| ترقية البرامج الثابتة (LVDS) | يمكن فقط ترقية البرنامج الثابت عبر منفذ الشبكة | ||
| أحداث عامة | الحركة ، العبث ، بطاقة SD ، الشبكة | ||
| IVS | سلك ثلاثي ، اكتشاف السياج المتقاطع ، التسلل ، كائن مهجور ، سريع الحركة ، اكتشاف مواقف السيارات ، تقدير تجمع الحشود ، كائن مفقود ، اكتشاف التسكع. | ||
| تقليل الضوضاء | ثنائي الأبعاد / ثلاثي الأبعاد | ||
| وضع التعرض | يدوي ، تلقائي ، أولوية فتحة العدسة ، أولوية الغالق | ||
| تعويض التعرض | يدعم | ||
| سرعة مصراع الكاميرا | 1/1 ~ 1/30000 ثانية | ||
| وضع التركيز | تلقائي / يدوي / شبه تلقائي | ||
| مزيل الضباب الإلكتروني | يدعم | ||
| تقليل ضباب الحرارة | يدعم | ||
| يواجه | يدعم | ||
| EIS | يدعم | ||
| تقريب رقمي | 16 ضعفًا | ||
| تحكم خارجي | TTL | ||
| واجهه المستخدم | منفذ إيثرنت 4pin ، منفذ تسلسلي وطاقة 6pin ، منفذ صوت 5pin 30pin LVDS | ||
| بروتوكول الاتصالات | SONY VISCA ، Pleco D / P | ||
| ظروف التشغيل | -30 ~ + 60 درجة مئوية / 20٪ ~ 80٪ رطوبة نسبية | ||
| شروط التخزين | -40 ~ + 70 درجة مئوية / 20٪ ~ 95٪ ر | ||
| مزود الطاقة | 12V العاصمة | ||
| استهلاك الطاقة (يحدد لاحقا) | المتوسط: 6 واط ؛الحد الأقصى: 11 واط | ||

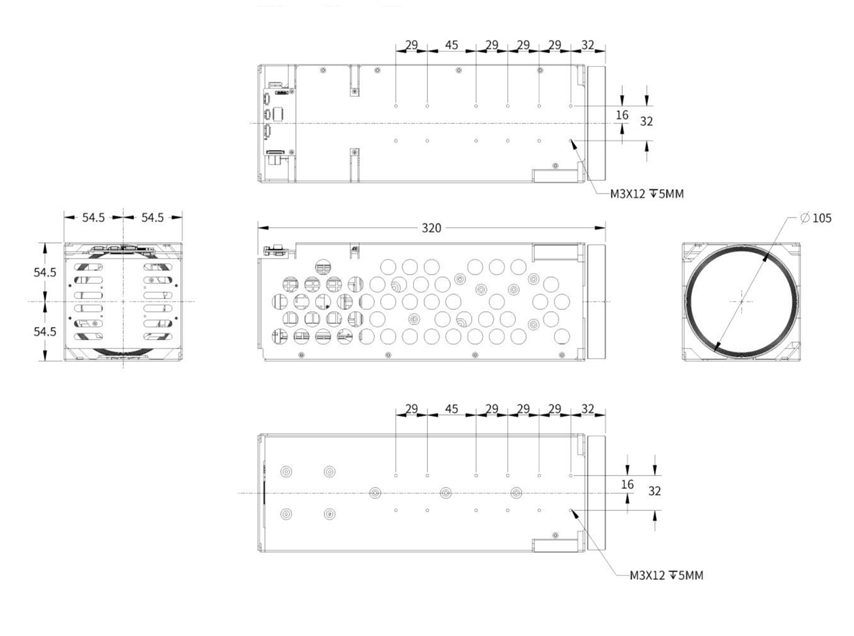

| الأبعاد (L * W * H) | تقريبا.320 مم * 109 مم * 109 مم | ||
| وزن | 3.1 كجم | ||
واجهة الشبكة
| يكتب | الرقم السري | اسم PIN | وصف |
| واجهة J2_4pin إيثرنت | 1 | ETHRX- | منفذ إيثرنت تكيفي ، إنترنت RX- |
| 2 | ETHRX + | منفذ إيثرنت متكيف ، إنترنت RX + | |
| 3 | ETHTX- | منفذ إيثرنت تكيفي ، إنترنت TX- | |
| 4 | ETHTX + | منفذ إيثرنت تكيفي ، إنترنت TX + | |
| واجهة J3_6pin Power & UART | 1 | التيار المباشر الداخل | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL Level 3.3V ، بروتوكول Pelco | |
| 4 | TXD1 | TTL Level 3.3V ، بروتوكول Pelco | |
| 5 | RXD0 | TTL Level 3.3V ، بروتوكول Visca | |
| 6 | TXD0 | TTL Level 3.3V ، بروتوكول Visca | |
| واجهة صوت J1_5pin | 1 | الصوت خارج | خرج الصوت (خرج الخط) |
| 2 | GND | GND | |
| 3 | مدخل الصوت | دخل الصوت (دخل الخط) | |
| 4 | GND | GND | |
| 5 | NC | NC |
واجهة LVDS
| ميناء | رقم | اسم PIN | وصف |
| واجهة J4_30pin LVDS (على غرار الواجهة الرقمية SONY 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | خرج DC (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | مستوى TTL 3.3V ، بروتوكول VISCA ، هو نفسه بالنسبة إلى TXD0 على منفذ J3_6pin.لكن لا يمكن الاتصال في نفس الوقت. | |
| 19 | UART1_RX | مستوى TTL 3.3V ، بروتوكول VISCA ، هو نفسه بالنسبة لـ RXD0 على منفذ J3_6pin.لكن لا يمكن الاتصال في نفس الوقت. | |
| 20 | GND | GND | |
| 21 | TXOUT0- | ||
| 22 | TXOUT0 + | ||
| 23 | TXOUT1- | ||
| 24 | TXOUT1 + | ||
| 25 | TXOUT2- | ||
| 26 | TXOUT2 + | ||
| 27 | TXOUTCLK- | ||
| 28 | TXOUTCLK + | ||
| 29 | TXOUT3- | ||
| 30 | TXOUT3 + |
