وحدة كاميرا الشبكة الحرارية 640 × 512 مع عدسة بمحرك 30 ~ 180 مم (30 ~ 120 مم)
|
نموذج |
سان جرمان-TCM06N2-M30180 |
سان جرمان-TCM06N2-M30120 |
|
|
الاستشعار |
مستشعر الصورة |
مقياس ميكروبولوميتر VOx غير مبرد |
|
|
القرار |
640×512 |
||
|
معدل الإطار |
50 هرتز |
||
|
درجة البكسل |
12 ميكرومتر |
||
|
المدى الطيفي |
8 ~ 14 ميكرومتر |
||
|
NETD |
≥40 ميلي كلفن عند 25 درجة مئوية، درجة فهرنهايت #1.0 |
||
|
عدسة |
طلاء |
محتوى قابل للتنزيل |
|
|
البعد البؤري |
30 ~ 180 ملم |
30 ~ 120 ملم |
|
|
نوع العدسة |
بمحركات |
بمحركات |
|
|
تكبير بصري |
6x |
4x |
|
|
التكبير الرقمي |
8x |
8x |
|
|
قيمة F |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
مجال الرؤية |
14.59 درجة × 11.69 درجة ~ 2.44 درجة × 1.96 درجة |
14.59 درجة × 11.69 درجة ~ 3.67 درجة × 2.93 درجة |
|
|
فيديو |
ضغط |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
ضغط الصوت |
آك / MP2L2 |
||
|
لقطة |
جبيغ |
||
|
القرار |
التيار الرئيسي: 50 إطارًا في الثانية@(1280×1024، 1280×720، 704×576، 704×480) |
||
|
معدل بت الفيديو |
4 كيلو بايت في الثانية ~ 65 ميجا بايت في الثانية |
||
|
الشبكة |
بروتوكول الشبكة |
IPv4، IPv6، HTTP، HTTPS، TCP، UDP، RTSP، RTCP، RTP، ARP، NTP، FTP، DHCP، PPPoE، DNS، DDNS، UPnP، IGMP، ICMP، SNMP، SMTP، QoS، 802.1x، Bonjour |
|
|
واجهة برمجة التطبيقات |
ONVIF، HTTP API، SDK، GB28181 |
||
|
أمن الشبكات |
مصادقة المستخدم، تصفية IP/MAC، تشفير HTTPS، التحكم في الوصول إلى الشبكة IEEE 802.1X |
||
|
متصفح الويب |
IE، وEdge، وFirefox، وChrome |
||
|
المستخدم |
ما يصل إلى 20 مستخدمًا، مستويان: المسؤول، المستخدم |
||
|
التخزين |
بطاقة Micro SD/SDHC/SDXC (تصل إلى 1 تيرابايت)، تخزين طرفي، FTP، NAS |
||
|
البث المتعدد |
الدعم |
||
|
الذكاء |
حماية المحيط |
سلك ثلاثي، كشف السياج المتقاطع، التسلل |
|
|
تحليل السلوك |
الأشياء المهجورة، إزالة الأشياء، التحرك السريع، اكتشاف الحشود، اكتشاف التسكع، اكتشاف مواقف السيارات |
||
|
الأحداث |
كشف الحركة، حجب الفيديو، تغيير المشهد، اكتشاف الصوت، قطع اتصال الشبكة، تعارض IP، الوصول غير القانوني، شذوذ التخزين |
||
|
كشف الحرائق |
الدعم |
||
|
واجهة |
إيثرنت |
منفذ إيثرنت 4PIN، 10M/100M ذاتي التكيف |
|
|
إنذار داخل/خارج |
1/1 |
||
|
إدخال/إخراج الصوت |
1/1 |
||
|
واجهة التحكم |
1x TTL 3.3V (بروتوكول VISCA)، 1x RS485 (بروتوكول بيلكو) (TTL 3.3V اختياري) |
||
|
إخراج الفيديو |
الشبكة وCVBS |
||
|
اللون الزائف |
أبيض حار، أسود ساخن، انصهار، حديد أحمر، إلخ. 20 خيارًا |
||
|
وضع التركيز |
تلقائي / يدوي / ضغطة واحدة للتركيز البؤري التلقائي |
||
|
وضع FFC |
تلقائي / يدوي |
||
|
إعداد الصورة |
السطوع والتباين والحدة وتقليل الضوضاء المؤقتة |
||
|
OSD |
الدعم |
||
|
الوجه |
الدعم |
||
|
مرآة |
الدعم |
||
|
مصدر الطاقة |
تيار مستمر 12 فولت، 1 أمبير |
||
|
استهلاك الطاقة النموذجي |
2.5 واط |
||
|
ذروة استهلاك الطاقة |
7.3 واط |
7.1 واط |
|
|
ظروف التشغيل |
-30 درجة مئوية ~ +60 درجة مئوية/20% إلى 80% رطوبة نسبية |
||
|
شروط التخزين |
-40 درجة مئوية ~ +70 درجة مئوية/20% إلى 95% رطوبة نسبية |
||
|
المستوى الأول لحماية العدسة |
IP67 |
||
|

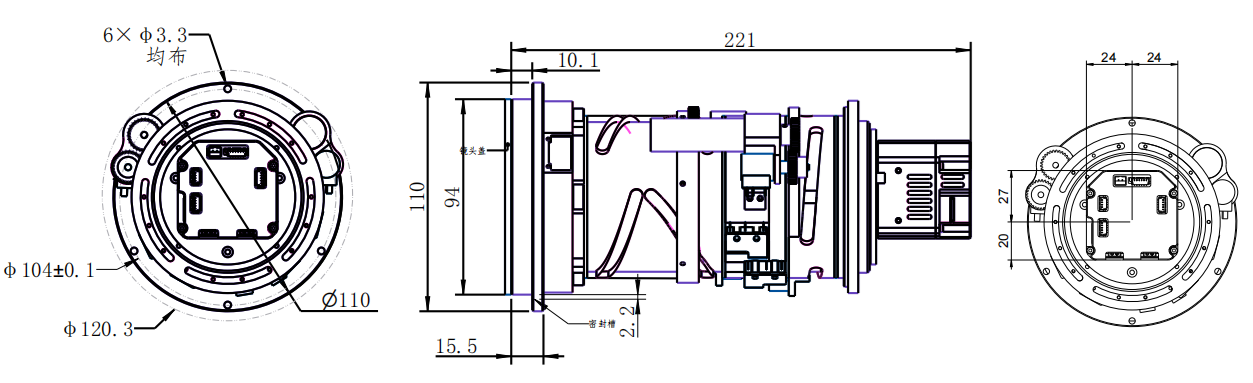

الأبعاد (الطول*العرض*الارتفاع) |
Φ155*295 ملم |
Φ110*221mm (شفة) Φ120*221 مم (الحد الأقصى للإسقاط) |
|
|
الوزن |
تقريبا. 3.2 كجم (بما في ذلك غطاء العدسة) |
تقريبا. 1.72 كجم (بما في ذلك غطاء العدسة) |
|
المسافة DRI
الهدف: الحجم البشري 1.8 م × 0.5 م (الحجم الحرج 0.75 م)، حجم المركبة 1.4 م × 4.0 م (الحجم الحرج 2.3 م)؛ حجم النار هو 0.13 م × 0.13 م (الحجم الحرج هو 0.13 م).
يتم حساب مسافات اكتشاف الهدف والتعرف عليه وتحديده وفقًا لمعايير جونسون.
المسافات الموصى بها للكشف والتعرف وتحديد الهوية هي كما يلي:
|
عدسة |
Dإلخ |
Rالتعرف على |
معرفy |
||||||
|
مركبة |
الإنسان |
حريق |
مركبة |
الإنسان |
حريق |
مركبة |
الإنسان |
حريق |
|
|
30 ملم |
3833 م (12575 قدمًا) |
1250 م (4101 قدم) |
217 م (712 قدم) |
958 م (3143 قدمًا) |
313 م (1027 قدمًا) |
54 م (177 قدم) |
479 م (1572 قدمًا) |
156 م (512 قدمًا) |
27 م (89 قدم) |
|
120 ملم |
15333 م (50305 قدمًا) |
5000 م (16404 قدمًا) |
607 م (1991 قدم) |
3833 م (12575 قدمًا) |
1250 م (4101 قدم) |
152 م (499 قدم) |
1917 م (6289 قدمًا) |
625 م (2021 قدم) |
76 م (249 قدم) |
|
180 ملم |
23000 م (75459 قدمًا) |
7500 م (24606 قدم) |
910 م (2985 قدم) |
5750 م (18865 قدمًا) |
1875 م (6152 قدمًا) |
227 م (744 قدم) |
2875 م (9432 قدمًا) |
938 م (3077 قدمًا) |
113 م (371 قدم) |
