12um 384x288 USB الإخراج حجم الحرارية حجم الحرارية
|
رقم النموذج |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
الوحدة الحرارية |
||
|
مستشعر الصور |
فوكس صفائف طائرة بؤرية غير مبردة |
|
|
الأعلى. دقة |
384 × 288 |
|
|
معدل الإطارات |
قابل للتعديل ، 6 هرتز إلى 50 هرتز |
|
|
فاصل بكسل |
12 ميكرومتر |
|
|
استجابة الموجة |
8μm إلى 14μm |
|
|
Netd |
≤ 40mk (@ 25 درجة مئوية) ، F# = 1.0 |
|
|
عدسة (طول بؤري) |
9.7mm |
15.4mm |
|
رقم F. |
F1.0 |
F1.0 |
|
IFOV |
1.2mrad |
0.8mrad |
|
مجال الرؤية (H × V) |
26.46 ° × 19.81 ° |
17 ° × 12.8 ° |
|
دقيقة. تركز المسافة |
2m |
5m |
|
قياس درجة الحرارة |
||
|
نطاق درجة الحرارة |
- 20 درجة مئوية ~+150 درجة مئوية و 100 درجة مئوية ~ 550 درجة مئوية |
|
|
دقة درجة الحرارة |
كحد أقصى (± 2 درجة مئوية ، ± 2 ٪) في درجة الحرارة المحيطة 25 درجة مئوية ودرجة حرارة الكائن أعلى من 0 درجة مئوية |
|
|
مسافة درجة الحرارة (بناءً على 0.65 × 0.65m) |
10 م (أبعد) |
15m (أبعد) |
|
قاعدة التصوير الحراري |
3 أنواع قواعد قياس درجة الحرارة ، 21 قاعدة (10 نقاط ، 10 مناطق ، وخط واحد) |
|
|
إخراج البيانات |
16 بت بيانات درجة حرارة |
|
|
عرض الصورة |
||
|
تعديل التباين |
نعم |
|
|
تعديل السطوع |
نعم |
|
|
لوحات |
15 لوحة من الألوان قابلة للتعديل والأبيض الافتراضي الساخن |
|
|
وضع FFC (تصحيح المجال المسطح) |
تصحيح تلقائي ، يدوي ، خارجي |
|
|
DDE |
نعم |
|
|
عام |
||
|
واجهة الأجهزة |
USB2.0 FPC |
|
|
قوة |
DC 5V ± 5 ٪ |
|
|
استهلاك الطاقة |
≤0.55W |
|
|
الاهتزاز والصدمة |
الاهتزاز: الاهتزاز الجيبي ، 20 م/ث ² ، 3 - المحور الصدمة: نصف الجيب ، 30 جم/11 مللي ثانية ، 3 - المحور 6 - الطريق |
|
|

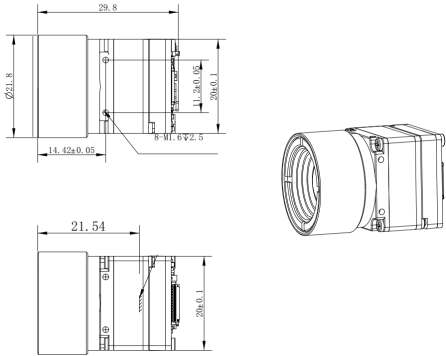

البعد |
29.8mm*20mm*20mm |
29.8mm*20mm*20mm |
|
وزن |
≤22g |
≤22g |
|
درجة حرارة العمل |
- 40 درجة مئوية ~ 70 درجة مئوية |
|
